Quelle méthode de fixation est conseillée sur les lames en robinier ?

Alternabois conseille le bois dense pour les lambourdes

Il vaut mieux utiliser des bois denses comme le chêne, le châtaignier et le robinier pour les lambourdes.

La fixation retenue pour le platelage en robinier, est un vissage traversant, avec deux vis dans la largeur.

Pour garantir une bonne pérennité des quincailleries il convient d’utiliser des fixations en acier inoxydable, et une fixation par vis traversant, avec deux vis dans la largeur.

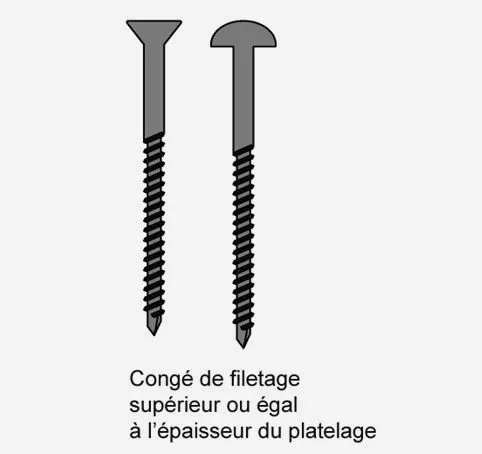

La vis inox A2 ou A4 avec tête fraisée ou bombée et double filetage ou congé de filet sous tête.

Le but est de retenir des vis ayant un effet d’auto serrage sur le support.

	épaisseur (mm)	largeur (mm)	Entraxe des lames entre appuis (lambourdes ou supports linéaires) (2) – Lames en feuillus – D30 min.
Platelages niveau standard	21 à 23	90	46

Calculs basés sur:

catégorie A Residentiel (selon Eurocode 1)
charge répartie 3,5 kN/m2
charge concentrée 2 kN
lames sur appuis multiples et considérées bloquées par les fixations
5mm de flèche totale

Règles de fixations générales

Le vissage en acier inoxydable est obligatoire (A2 ou A4, la qualité A4 est exigée dans le cas de climat très humide et en bord de mer notamment. Les têtes de vis doivent être suffisamment larges et robustes pour reprendre l’effort de serrage sans poinçonner le bois ni se rompre, on préconise des vis à tète plate, et on exclut totalement les vis à tête homme

Elles doivent également reprendre les efforts de soulèvement du bois dus à son « travail naturel ». La valeur seuil d’objectif fixé par le DTU 51.4 est 50 daN par point de fixation (soit environ 50 kg). Les vis utilisées devront donc être évaluées pour attester du respect de cette exigence.

Chaque point d’appui de la lame fera l’objet de deux vis de fixation dans la largeur de la lame, que ce soit en partie courante ou en bout de lame. Pour des lames de faible largeur, inférieures à 60 mm, une seule fixation est admise, avec élargissement approprié du support pour une fixation en quinconce longitudinalement.

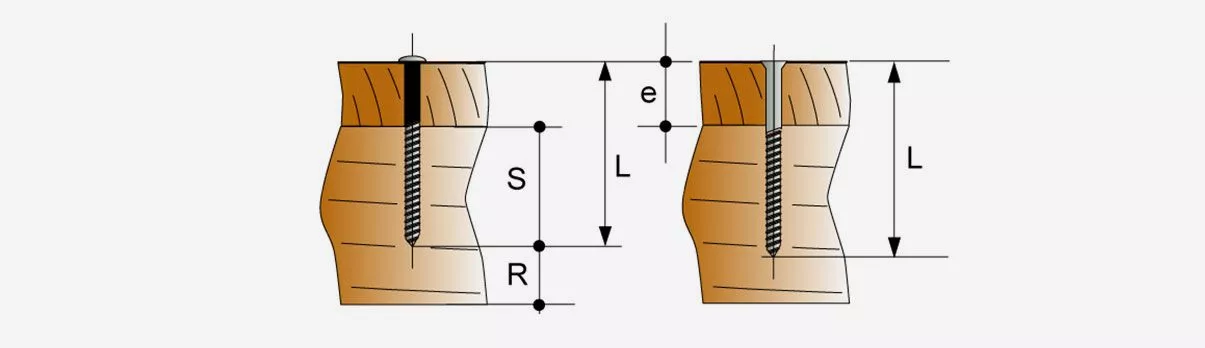

Fixation par le dessus

e : épaisseur du platelage
L : longueur de la vis

Règles :

L supérieur ou égal à 2,5 fois e
R : 10 mm minimum
S supérieur ou égal à 6 fois le diamètre nominal de la vis

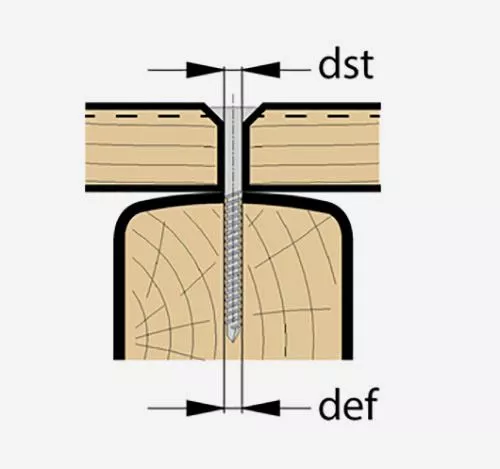

Préperçage de la lame de platelage et de son support

Pour les platelages de type résidentiel, Ie pré-perçage est à réaliser systématiquement pour les vis situées en bouts de lames et les vis situées en parties courantes de lames, de masse volumique supérieure à 800 kg/m3.

L’absence de pré-perçage est tolérée en partie courante de lames de masse volumique inférieure.

Masse volumique du bois	Pré perçage lame / Filetage partiel	Pré perçage lame / Double filetage	Pré perçage lambourde / Filetage partiel	Pré perçage lambourde / Double filetage
Inférieure à 800kg/m3	d st (1)	0,8 x d ef (2)	Max = 0,7 x d ef (2)	Max = 0,7 d ef (2)
Bois supérieur à 800 kg/m3	d st (1)	0,8 x d ef (2)	0,8 x d ef (2)	0,8 x d ef (2)

Le pré-perçage, correspondant à la longueur totale de la vis, s’effectue généralement à l’aide d’une perceuse équipée de mèches à double étage.
Il existe des vis auto foreuses, spécifiquement conçues pour la pose de lames de platelage en bois sur support bois, qui permettent de s’affranchir du pré-perçage.
Un essai est nécessaire sur les bois durs, afin de s’assurer du serrage, ainsi que de l’absence d’éclats du bois.

Diamètre des vis de fixation des lames de platelage

Le diamètre minimal d’une vis dépend de deux facteurs :

la densité du bois de la lame,
l’épaisseur de la lame.
Pour les lames de platelage de type résidentiel, les diamètres minimaux à respecter sont les suivants :

épaisseur des lames (mm)	Masse volumique inférieure à 800 Kg/m3	Masse volumique supérieure à 800 Kg/m3 (Robinier)
19-23	4,5	5

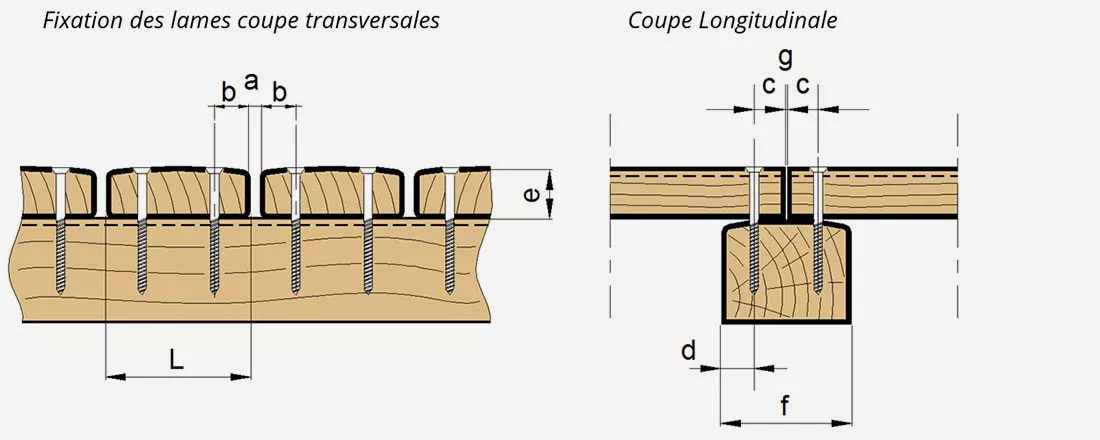

Coupes techniques de mise en œuvre

Ces schémas illustrent quelques exemples d’exécution de points singuliers (non exhaustifs) avec leurs principes généraux.

a : de 4 à 7 mm en général à la pose suivant l’humidité du bois et de 3 à 12 mm dans la vie en œuvre de l’ouvrage,
b : compris entre 15 mm et L/5 soit 18mm pour vis de diamètre ≤ 6 mm, et 18 mm pour vis de diamètre 8 mm,
c : ≥ 15 mm pour vis de diamètre ≤ 5 mm, ≥ 17 mm pour vis de diamètre 6 mm, et ≥ 20 mm pour vis de diamètre 8 mm,
d : ≥ 12 mm pour vis de diamètre ≤ 5 mm, ≥ 14 mm pour vis de diamètre 6 mm, et ≥ 18 mm pour vis de diamètre 8 mm,
e : épaisseur de la lame,
f : ≥ 57 mm pour vis de diamètre ≤ 5 mm, ≥ 65 mm pour vis de diamètre 6 mm, ≥ 79 mm pour vis de diamètre 8 mm,
g : 0 à 5 mm.

coupes techniques de construction de terrasse en bois

Réponse de l’Institut technologique FCBA

Tout comme la qualité des lambourdes et de la finition, la qualité de la fixation est essentielle pour assurer la bonne tenue de l’ouvrage dans le temps. La longueur des vis, quantité et qualité (vis inox A2 ou A4) est à surveiller de très prêt. Là encore, n’hésitez pas à demander conseil à Alternabois.
